Vyrovnané kondenzátory jsou to malé součástky v obvodech, které uchovávají elektrický náboj mezi dvěma kovovými deskami s něčím jako keramika nebo plast mezi nimi. Fungují jinak než rezistory, které pouze spotřebovávají elektřinu. Kondenzátory náboj ve skutečnosti na chvíli udrží, což je činí velmi důležitými například pro vyhlazování napájecích zdrojů, nastavování časových prodlev a fungování jako dočasné baterie, když je to potřeba. Jakmile jsou jednou vyrobeny, mají tyto kondenzátory určitou kapacitu, která se příliš nemění, pokud nejsou přetěžovány. Podle nedávných tržních dat z roku 2023 tvoří přibližně dvě třetiny všech skladovacích součástek ve běžných zařízeních pevné kondenzátory. Výrobci je milují, protože prostě pokračují ve své funkci a většinou nepůsobí žádné potíže.
Fixní kondenzátory mají nastavenou hodnotu kapacity, kterou nelze změnit, což je činí výbornou volbou tam, kde je nejdůležitější stabilita obvodu. Dobře fungují například v filtracích, při propojování signálů mezi jednotlivými stupni a při úpravě napájecích zdrojů, kde je klíčová konzistence. Na druhou stranu proměnné kondenzátory umožňují inženýrům upravit kapacitu buď ručně, nebo elektronicky, což je velmi užitečné v obvodech vyžadujících jemné doladění, jako například v tradičních rádiových přijímačích. Co je zajímavé na fixních kondenzátorech, je jejich uzavřený design. Ten jim ve skutečnosti pomáhá lépe odolávat fyzickému namáhání a vlivům prostředí. Toto utěsnění brání pronikání vlhkosti a minimalizuje problémy způsobené vibracemi, které by jinak mohly vést ke stárnutí a driftu hodnoty kapacity v čase.
Dielektrický materiál rozhodujícím způsobem ovlivňuje provozní charakteristiky kondenzátoru. Mezi klíčové příklady patří:

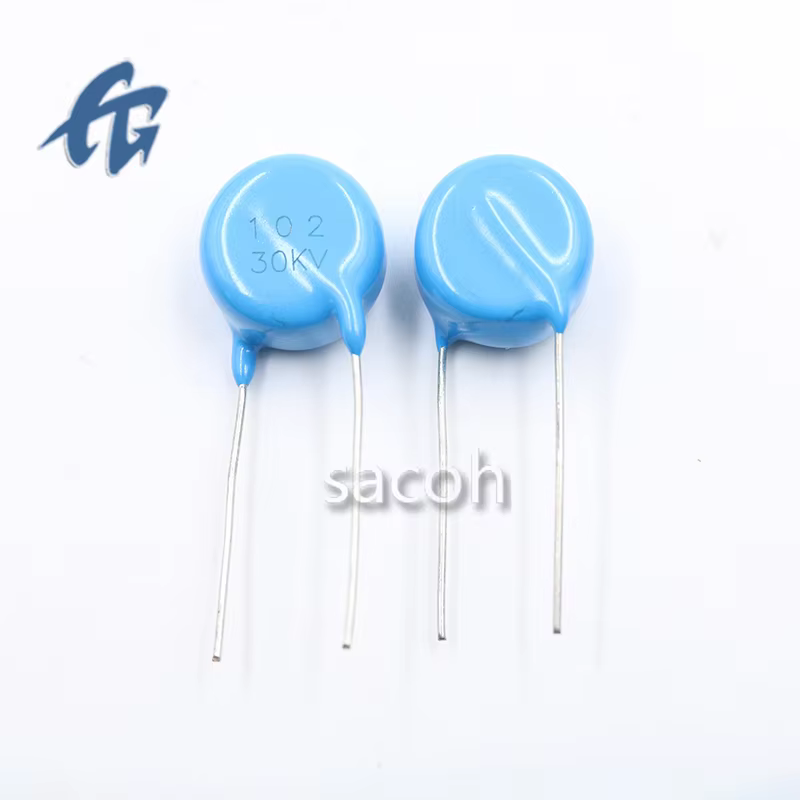

Lidé rádi používají keramické kondenzátory, protože jsou malé, cenově dostupné a jejich vlastnosti se málo mění při kolísání teploty. Tyto malé součástky, které se nazývají vícevrstvé keramické kondenzátory nebo zkráceně MLCC, fungují tak, že na sebe vrství keramický materiál s kovovými elektrodami. Toto vrstvení jim umožňuje dosahovat kapacitních hodnot od pouhých 0,1 pikofaradu až po 100 mikrofaradů. Pokud jde o konkrétní třídy, kondenzátory třídy 1, jako NP0 nebo C0G, vykazují vynikající stabilitu kolem ±30 miliontin na stupeň Celsia, což je činí ideální volbou pro přesné oscilátory a filtry, kde je nejvyšší důležitost přesnosti. Na druhou stranu nabízejí varianty třídy 2, jako X7R nebo X5R, lepší využití prostoru, a proto je inženýři často vybírají pro úkoly spojené s odrušením a obcházením v digitálních obvodech. Další velkou výhodou je jejich extrémně nízký ekvivalentní sériový odpor, neboli ESR, což znamená, že velmi dobře fungují ve scénářích s vysokou frekvencí, jaké nacházíme v RF modulech a různých systémech správy napájení integrované obvody v různých odvětvích dnes.
Elektrolytické kondenzátory dokážou do malých rozměrů zabudovat velkou kapacitu, někdy až 47 000 mikrofaradů. Jsou užitečné pro nízkofrekvenční napájecí aplikace, kde záleží na prostoru. Uvažujme například hliníkové elektrolytické kondenzátory – pracují vytvořením oxidové vrstvy na hliníkové fólii a následným přidáním kapalného elektrolytu. Tato konfigurace snese napětí přesahující 450 voltů, což je činí oblíbenou součástkou například v napájecích zdrojích a pohonech motorů v dílnách. Když mluvíme o tantalových kondenzátorech, tyto používají spekaný prášek tantalu spolu s pevnými elektrolyty. Výsledkem je lepší využití prostoru a výrazně menší problémy s únikovým proudem. Hlavní výhoda? Tantalové kondenzátory snižují zvlnění napětí v DC/DC měničích o 60 až 80 procent ve srovnání s keramickými alternativami. Ale pozor! Tyto součástky vyžadují opatrné zacházení, protože mají přísné požadavky na polaritu a je nutné je vhodně poddimenzovat, pokud chceme, aby vydržely celou dobu projektu, aniž by explodovaly.
Fóliové kondenzátory využívají materiály jako polyester, polypropylen nebo polycarbonát, čímž dosahují velmi přesných výsledků s minimálním únikem proudu, někdy až 0,01CV mikroampér. Metalizované verze se dokonce dokáží samy opravit při malé poruše dielektrika, zatímco fóliové typy lépe odolávají vysokým proudovým špičkám. Tyto součástky si udržují své parametry poměrně konzistentně v čase s tolerancí kolem ±1 %, což je činí nezbytnými pro zařízení pro analogové zpracování signálu, lékařské přístroje a také pro měniče solárních elektráren, které jsou dnes všude. Typy s polypropylenem vynikají zejména v AC obvodech díky velmi nízkým ztrátovým faktorům, které zůstávají pod 0,1 % při frekvencích 100 kHz. Tento výkon převyšuje keramické i elektrolytické alternativy v mnoha audio systémech, zejména ve filtrech reproduktorů, kde je rozhodující kvalita zvuku.
Tantalové kondenzátory nabízejí přibližně čtyřikrát lepší objemovou účinnost ve srovnání se standardními hliníkovými elektrolytickými modely a bez problémů fungují i při teplotách až do 85 stupňů Celsia. Tyto součástky jsou vyrobeny s použitím buď pevného oxidu manganatého nebo polymeru jako katody, což znamená, že není třeba obávat o vysychání elektrolytu v průběhu času. Velmi nízké hodnoty ESR mezi 10 a 100 miliohmy je činí vynikající volbou pro efektivní dodávání energie v omezených prostorech, kde každý milimetr počítá. Existuje však jedna podstatná nevýhoda. Tyto kondenzátory reagují velmi citlivě na neočekávané napěťové špičky. Překročení poloviny jejich jmenovitého napětí může skutečně způsobit nebezpečné podmínky tepelného úniku. Proto inženýři tyto součástky obvykle určují hlavně pro kritické aplikace, jako jsou kardiostimulátory a satelitní systémy, kde je důležitější desetiletí trvání než snižování výrobních nákladů.
Kapacita, měřená ve faradech (obvykle mikrofarady, µF), odráží schopnost kondenzátoru uchovávat náboj. Běžná tolerance se pohybuje od ±10 % do ±20 %, ale přesné aplikace vyžadují úžeji kontrolované hodnoty (±5 %). Tato přesnost je rozhodující v časovacích obvodech, filtrech a komunikačních systémech, kde odchylky ovlivňují integritu signálu a synchronizaci systému.
Jmenovité napětí udává, jaké je maximální stejnosměrné napětí, které kondenzátor zvládne bez poruchy. Většina inženýrů dodržuje bezpečnostní rezervu 50 % při výběru součástek pro obvody. Například součástka s jmenovitým napětím 25 V se typicky použije v systému 12 V, aby poskytla rezervu proti těm příležitostným skokům napětí, které v reálných aplikacích známe. Překročením těchto mezí však výrazně stoupá riziko průrazu dielektrika. Kondenzátor také nebude trvat tak dlouho, podle některých studií IEEE z roku 2022 se životnost může snížit až o 40 %.
ESR (ekvivalentní sériový odpor) v podstatě označuje vnitřní ztráty uvnitř součástek, které se při práci s vlnivými proudy mění na teplo. Tento parametr je zvláště důležitý při použití spínaných zdrojů a dalších obvodových návrhů pracujících na vysokých frekvencích. Kondenzátory s nízkou hodnotou ESR, například pod 100 miliohmy, obvykle vykazují lepší výkon jak z hlediska účinnosti, tak i z hlediska teplotního zatížení během provozu. Keramické kondenzátory mají svou hodnotu ESR obvykle pod 50 miliohmy, zatímco hliníkové elektrolytické typy se mohou výrazně lišit a často se pohybují mezi 1 až 5 ohmy. Tyto rozdíly jsou velmi důležité pro schopnost potlačování šumu, zejména v obvodech zpracovávajících citlivé RF signály nebo složité digitální operace, kde i malé rušení může způsobit problémy později v řetězci.
Teplotní koeficienty, které vidíme u kondenzátorů jako X7R nebo Z5U, nám v podstatě říkají, jak moc se jejich kapacita mění při kolísání teplot. Filmové kondenzátory vyrobené z vysoce čistých materiálů jsou rovněž velmi stabilní, s odchylkou kolem plus minus 1 %, a to i při teplotním rozsahu od velmi nízkých (-55 stupňů Celsia) až po extrémně vysoké teploty (přibližně 125 °C). Taková stabilita je činí vhodnými pro použití v extrémních podmínkách. Unikající proud je však něco úplně jiného. Ve většině případů zůstává pod hodnotou 0,01CV, což není pro mnohé aplikace, zejména pro ty napájené z baterií, kde každá malá hodnota hraje roli, vůbec špatné. Dávejte si ale pozor, když se zahřívá! Vezměme si například hliníkové elektrolytické kondenzátory. Když dosáhnou teploty kolem 85 stupňů Celsia, může jejich unikající proud vzrůst až o 30 %. Navrhovatelé musí být na tuto skutečnost upozorněni, protože to znamená, že v takových případech je nezbytné dodatečné řízení tepla.
Při práci s polarizovanými pevnými kondenzátory, jako jsou hliníkové elektrolytické a tantalové modely, je naprosto zásadní správně určit vývody pro správnou instalaci. Většina elektrolytických kondenzátorů má charakteristický černý pruh na jedné straně nebo prostě kratší vývody, které ukazují, kam co patří. Tantalové kondenzátory postupují jinak – místo toho jasně označují kladný konec. Co činí tyto součástky tak citlivými? Záleží totiž na speciálním elektrochemickém procesu, který vytváří tenkou vrstvu oxidu působící jako izolace mezi deskami. Obrátíte-li polaritu, bouch! Tato ochranná vrstva se téměř okamžitě začne rozkládat. Zapojíte-li je špatně, hrozí vážné problémy, jako intenzivní tvorba tepla, nebezpečné uvolňování plynů a v nejhorším případě exploze – obzvláště časté u tantalových součástek. Nikdo přece nechce, aby se jeho deska plošných spojů změnila v malé ohňostrojové představení.
Nepolární kondenzátory – jako jsou keramické a foliové typy – jsou široce používány v AC a obvodech s obousměrným signálem, čímž představují 57,8 % tržby trhu s kondenzátory pro přenos a distribuci podle prognóz pro rok 2025. Jejich symetrická konstrukce umožňuje bezpečný provoz v střídavých polích, což je činí ideálními pro:
Když jsou polarizované kondenzátory zapojeny s opačnou polaritou, začnou propouštět destruktivní iontové proudy skrz své dielektrické materiály. Hliníkové elektrolytické kondenzátory reagují na tuto situaci obvykle velmi výrazně. Nejprve se obvykle deformují, pak začnou vypouštět elektrolyt z pouzdra a někdy dokonce explodují úplně během několika sekund. Tantalové kondenzátory se chovají jinak, ale jsou stejně problematické. Tyto součástky obvykle selhávají katastrofálním způsobem prostřednictvím zkratu a vznícení způsobeného horkými místy vznikajícími uvnitř komponentu. Už krátkodobá expozice reverznímu napětí může poškodit ochrannou oxidovou vrstvu těchto součástek, což podle testů provedených v roce 2023 odbornými institucemi znamená trvalý pokles jejich kapacity přibližně o 40 %. Pro každého, kdo pracuje na montáži elektroniky, je naprosto zásadní dvakrát zkontrolovat polaritu kondenzátorů podle schématu zapojení, než cokoli pájí. Výrobní linky by určitě měly do kontroly kvality začlenit automatické optické inspekční systémy (AOI), aby tyto problémy odhalily včas a zabránily tak nákladným poruchám v provozu.
Pevné kondenzátory slouží jako klíčové filtry rušení v napájecích systémech, při kterých odvádějí vysokofrekvenční střídavé zvlnění na zem, čímž stabilizují stejnosměrný výstup. Správně vybrané kondenzátory snižují napětí zvlnění o 92 % ve srovnání s nechráněnými obvody, což zlepšuje výkon například u mobilních nabíječek i průmyslových měničů energie.
Po usměrnění zůstávají v DC výstupech reziduální střídavé kolísání. Elektrolytické kondenzátory tato kolísání vyrovnávají – s kapacitami až do 10 000 µF – a udržují tak stabilní napětí mezi jednotlivými cykly. To zabraňuje poruchám, jako jsou restarty mikrokontrolérů nebo blikání displejů v automobilových informačně-zábavních systémech a průmyslové regulaci.
Filmové kondenzátory jsou upřednostňovány v pulzních výkonových systémech, jako jsou blesky fotoaparátů, laserové řadiče a radarové systémy, díky jejich schopnosti rychle se vybít s minimálními ztrátami. Díky ESR až 0,01 Ω dosahují účinnosti přenosu energie vyšší než 95 % podle energetických úložných benchmarků z roku 2024.
Přesné keramické kondenzátory (např. NP0/C0G) jsou kombinovány s rezistory v RC sítích pro definování časových konstant s přesností ±1 %. Tato přesnost zajišťuje spolehlivou generaci hodinového signálu v mikroprocesorech a synchronizaci v 5G základnových stanicích, kde chyby v časování musí zůstat pod 100 nanosekundami.
Nepolarizované fóliové kondenzátory přenášejí střídavé signály mezi stupni zesilovače, zatímco blokují stejnosměrné ofsety a zachovávají věrnost signálu. V audio systémech udržují rovnoměrnou frekvenční odezvu (20 Hz – 20 kHz ±0,5 dB), čímž zabraňují zkreslení basů. Současně místní odrušovací kondenzátory potlačují šum na vysokých frekvencích v blízkosti integrovaných obvodů a zajišťují čisté napájení.
